Description

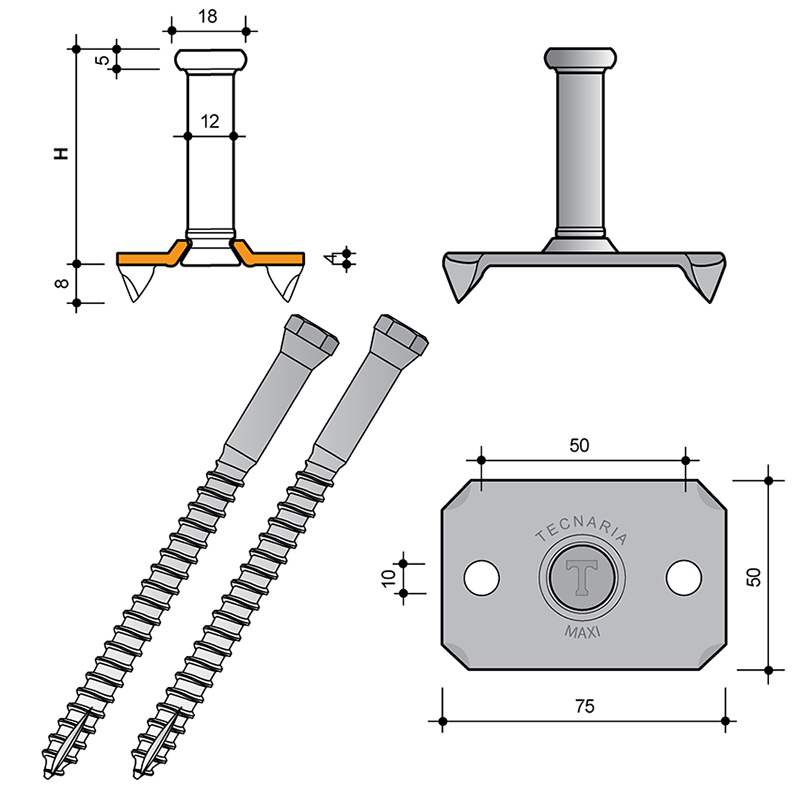

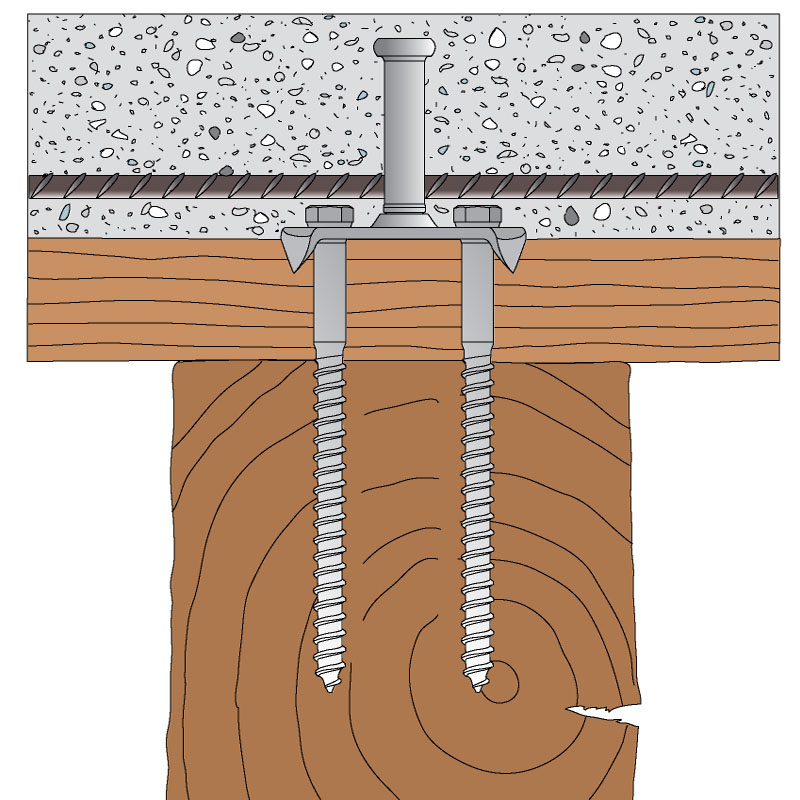

Le Connecteur bois-béton Tecnaria CTL MAXI renforce et rigidifie les planchers bois existants par la réalisation d'une dalle béton collaborante. Le CTL MAXI se compose d'une plaque de base 50×75 mm de 4 mm d'épaisseur, moulée à crampons, d'un ergot en acier Ø 12 mm assemblé à froid et de deux tire-fond Ø 10 mm (longueurs 100, 120 ou 140 mm) traversant la plaque. Vissé à travers le platelage dans les solives, le CTL MAXI solidarise l'ancienne structure bois et la dalle coulée par-dessus ; ses pièces sont galvanisées électrolytiquement (8 µm, 2 cycles Kesternich) et l'ensemble est certifié CE. La résistance caractéristique Fv,Rk du CTL MAXI atteint jusqu'à 24,5 kN selon l'épaisseur du platelage et la classe de bois, la classe de bois minimale requise étant C16, GL24 ou D30. Le CTL MAXI est proposé en plusieurs hauteurs (de 20 à 200 mm) pour s'adapter à l'épaisseur de dalle visée. La documentation du CTL MAXI comprend sa fiche technique, une ETA, une déclaration des performances (DoP), un Avis Technique et une notice de pose.
Caractéristiques techniques
Fiche technique · 5 document(s)
glisser pour voir les 5 documents
Réalisations de Tecnaria
Des chantiers où les produits Tecnaria ont été mis en œuvre.
