Description

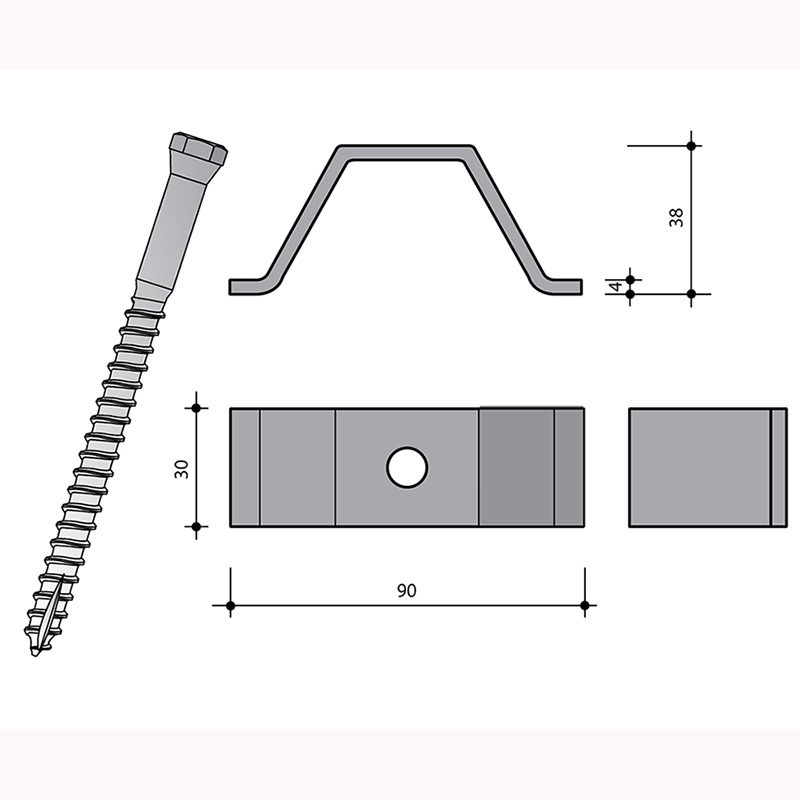

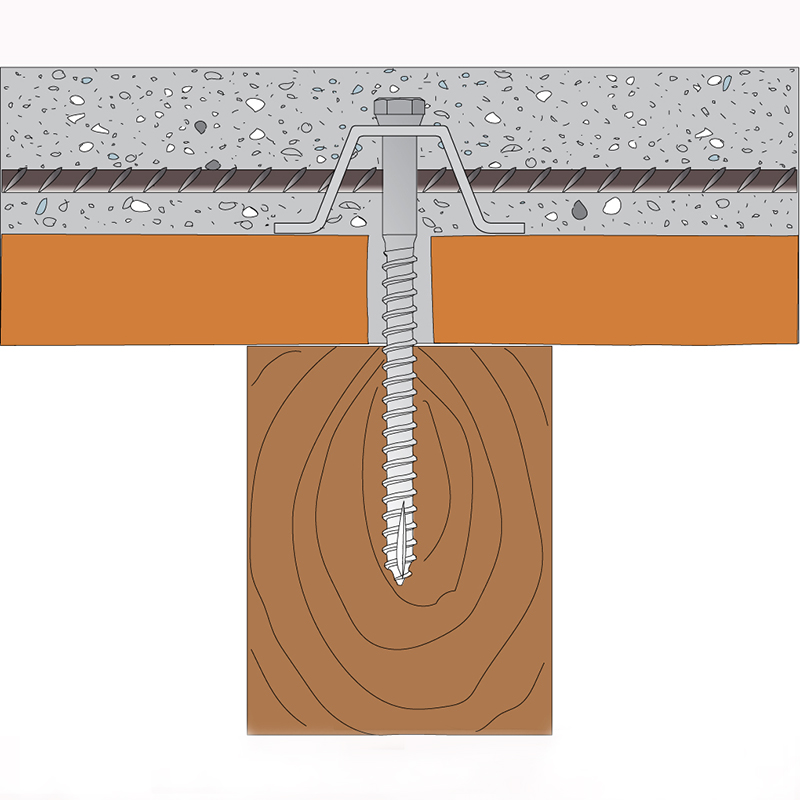

Le Connecteur bois-béton Tecnaria CTL OMEGA renforce et rigidifie les planchers bois existants par la réalisation d'une dalle béton collaborante. Le CTL OMEGA se compose d'une plaque pliée en oméga 30×90×38 mm de 4 mm d'épaisseur, d'un tire-fond Ø 10 mm à sous-tête conique et ergot galvanisé Ø 12 mm et de un tire-fond Ø 10 mm (longueurs 100, 120 ou 140 mm) traversant la plaque. Vissé à travers le platelage dans les solives, le CTL OMEGA solidarise l'ancienne structure bois et la dalle coulée par-dessus ; ses pièces sont galvanisées électrolytiquement (8 µm, 2 cycles Kesternich) et l'ensemble est certifié CE. La résistance caractéristique Fv,Rk du CTL OMEGA atteint jusqu'à 7,89 kN selon l'épaisseur du platelage et la classe de bois, la classe de bois minimale requise étant C16, GL24 ou D30. Le CTL OMEGA est proposé en plusieurs hauteurs (de 40 mm) pour s'adapter à l'épaisseur de dalle visée. La documentation du CTL OMEGA comprend sa fiche technique, une ETA, une déclaration des performances (DoP), un Avis Technique et une notice de pose.
Caractéristiques techniques
Fiche technique · 5 document(s)
glisser pour voir les 5 documents
